t壓敏 tUV t熱塑300℃內 y熱固 ¨發泡
光學透明抗靜電劑II2110
光學透明抗靜電劑II2110，幾乎無色、高透明度、常溫液態、低粘稠度、與水不溶、耐高溫且不揮發，與有極性的高分子材料有較好的相溶性，適用于但不限于對光學透明性能要求高的各種壓敏膠（PSA）、UV膠、塑料樹脂以及非水溶體系涂料等的防靜電改性中，添加量為0.5~2.5%wt，表面電阻達109上下，在起到防靜電作用同時耐水洗，且防靜電效果不會受到環境濕度的太大影響，在各類光學透明材料中可以得到廣泛應用。該品不易誘導高分子材料結晶發白發霧，部分高溫注塑工藝出現少許因誘導結晶而發霧的現象可以通過調整注塑工藝參數來解決，其他工藝使用還未出現此類現象的報道和反饋。

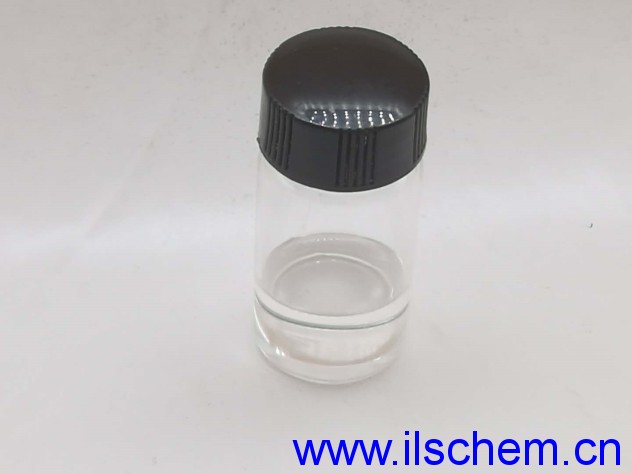

光學透明性 | 無色至略黃透明液體 即便是冬季，也能保持良好的流動性。 |
|
防靜電性能 | 方阻109~10 (±1)Ω/sq（不同材料、儀表檢測會有所差別），長效（永久） 添加量0.5~2.5%wt，不影響原有材料的外觀如透明性、色澤等，表面無油膩感，因具優越的疏水性能，耐水洗，長久有效。 | |
熱物理性能 | 熔點-16℃，分解溫度330℃ 與水不溶（疏水）、不可燃、不揮發，玻璃態轉變溫度低至-96℃，與多種有極性的材料相容性良好，因此，使用過程不會造成明顯流失失效、分解變色等問題，防靜電效果適用溫度范圍寬且對濕度不敏感。 | |
使用方法 | 初次用，建議按1.5%wt添加量測試是否有效，可與LiTFSI搭配使用 如有效，再向下或向上調整添加比例，調至到滿足使用要求的添加量，不同使用場景，添加方式可能會有差別，無論何種方式，混合均勻很關鍵，如：（1）有溶劑或其他助劑一同使用時，先用溶劑或其他助劑混合分散后再添加；（2）沒有溶劑或其他助劑一同使用時，用部分待改性材料混合分散均勻，再加入剩余待改性材料混合均勻即可。 | |
防靜電原理 | 遷移到表面生效，對濕度不敏感 與表面活性劑類型抗靜電劑不同，II2110并不會捕獲水分，其自身的特有結構，可以快速的緩存電荷并通過離子空穴作用疏通到材料內部。 | |
組成 | 物性 | ||
含氟烴取代N雜環亞胺銨復合物 | 熔點~-16 ℃分解溫度~330 ℃溶解度~0.34%（@水，25℃）蒸汽壓~0（分解之前）比重~1.46 g/ml （30℃）粘度~27 cp （30℃）折光率~1.432 （30℃）界面張力~0.036 N/m （30℃） | ||
規格 | |||
含量： > 99 % 水分（H2O）： < 0.3 % 氟離子（F-）： < 20 ppm 氯離子（Cl-）： < 50 ppm | |||
與溶劑的相容性 | 聚合物防靜電改性 — 適用情況 | |
| 丙酮溶丁酮溶苯不溶甲苯不溶二甲苯不溶乙腈溶甲醇（無水）溶乙醇（無水）溶乙酸乙酯溶碳酸二甲酯溶碳酸二乙酯溶碳酸乙烯酯溶γ-丁內酯溶N-甲基吡咯烷酮溶烷烴（如石油醚等）不溶環烷烴不溶水不容 | 彈性聚氨酯（TPU）√（耐水洗）壓敏膠（PSA）√涂布液√UV固化體系√熱固化體系√/×（與固化劑有關）聚偏氟乙烯（PVDF）？聚氯乙烯（PVC）？聚乙烯對苯二甲酸酯（PET）√（耐水洗）聚乙烯石腦油（PEN）√（耐水洗）共聚聚乙烯（PETG）√（耐水洗）聚碳酸酯（PC）？無機硅系×有機硅系√/×（與功能團有關）聚乙烯（PE）×聚丙烯（PP）×聚苯乙烯（PS）×亞克力（PMMA）？醋酸丁酸纖維素（CAB）？醋酸丙酸纖維素（CAP）？ 注：非極性體系容易析出導致油膩感 |
典型應用 | |
| 光學防靜電 | 偏光片、保護膜、離型膜、電子托盤、清洗劑/液… 具體用于以下環節：壓敏膠、UV膠、涂料、擠塑、注塑、吸塑、… |
| 透明自清潔 | 防塵透明外包裝、自清潔太陽能、防塵面罩/護目… 具體用于以下環節：涂料、擠塑、注塑、吸塑、壓敏膠、UV膠、… |
注意事項 |
1. 使用過程，保持佩戴口罩、手套等簡單防護，如不慎皮膚接觸，用洗潔精或洗衣粉揉搓后用水沖洗即可，如接觸面積比較大，可用油酸鈉與洗潔精混合揉搓后用水清洗即可。 2. II2110被開發用于工業產品，不用于與食品、醫藥及其相關入口器件等產品或場合，請使用人員本著對他人身體健康負責的態度使用該產品，此外，不要將該產品丟棄或傾倒至環境當中，有保護環境的主人翁意識。 |
問題解答 |
1. 為什么超量添加并不會進一步顯著降低表面電阻？ 此類產品并非導電材料那樣通過電子轉移形式來疏通電荷的，少量添加后，會顯著降低表面電阻并出現拐點接近方阻極限值，之后再增加添加量，表面電阻不再顯著降低。 2. 有些材料使用時，為什么會出現析出以及表面油膩感或濕潤感？ 不同材料之間相溶性是存在差異，出現所述情況，需要更換相溶性更好的抗靜電劑。 3. 有些透明材料使用時，為什么會出現發白發霧現象？ 此現象一般是抗靜電劑對所在材料體系中某組分存在誘導結晶作用，根據結晶度不同表現為發霧或發白現象，如果發霧，有些工況下可以通過調整加工工藝參數解決，如發白或沒法調整工藝參數，則需要更換抗靜電劑。 4. 遷移到表面會不會影響表面附著力 在有效添加量內，不會很大程度影響表面附著力，II2110是小分子遷移型抗靜電劑，但與表面活性型抗靜電劑完全不同，分子內部并沒有典型親水親油（HLB值）層面上的基團構造，遷移到表面并不會如表面活性型抗靜電劑那樣在表面定向排列從而改變諸如界面張力等各項界面性能。 5. 電導率越高是否意味著抗靜電性能越好？ 電子型導電材料的確是電導率越高抗靜電性能越好，但是，離子型導電材料并不完全如此：首先，離子型導電材料導電能力與背景材料有關，例如，在不同溶劑中電導率差別很大；其次，導電能力差不代表不防靜電，例如，純水和一些高分子材料等。 |
021-38228895 默尼化工科技（上海）有限公司 m.riyuwu.cn |
文件下載：PDF格式
購買渠道：1. 發送Email至heqing@ilschem.cn咨詢下單
2. 電話至13816393132直接咨詢下單（微信同號）
3. 微信
標簽: UV 壓敏膠 抗靜電劑 透明 光學透明 光學膜
