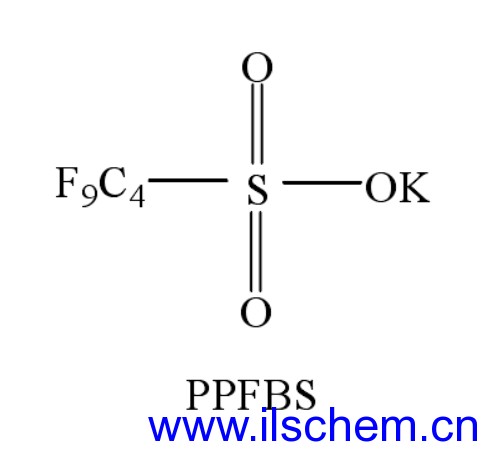

對(duì)于磺酸鹽及其復(fù)配物而言，如全氟丁基磺酸鉀，在PC中加入質(zhì)量分?jǐn)?shù)小于1%的量，可使PC的LOI達(dá)到35%～40%，阻燃等級(jí)達(dá)到UL94V-0。它對(duì)PC有很高的電阻效率。因?yàn)樘砑恿亢苄。鼘?duì)機(jī)械性能、熱性能、熱性能影響很小，PC的電氣性能和其他性能，與非阻燃PC基本相同，是非常理想的無(wú)鹵阻燃劑。

在聚碳酸酯磺酸鹽阻燃劑中，如KSS，首先不含鹵素，對(duì)環(huán)境友好。此外，其成本較低，因此其應(yīng)用領(lǐng)域較為廣泛。在PC中加入質(zhì)量分?jǐn)?shù)為0.05%～0.10%時(shí)，PC的氧指數(shù)從27%提高到37%，PC的透明度不會(huì)降低。然而，它還有一個(gè)致命的缺點(diǎn)：當(dāng)單獨(dú)添加時(shí)，阻燃性不能達(dá)到更高的水平，例如，薄壁（厚度小于或等于2mm）零件的阻燃性不能達(dá)到UL94V-0。KSS和聚硅氧烷通常混合形成復(fù)合阻燃劑，然后添加少量含氟聚合物。由此形成的阻燃劑在材料中具有優(yōu)異的阻燃效果。
